通用卡尺校准

发布时间:2023-06-27 17:51:56浏览次数:
一、通用卡尺校准概述
1.卡尺概述:通用卡尺是利用带有量爪(或基准面)的尺框在尺身上相对运动,通过游标、指示 表或数显形式显示尺身和尺框上两量爪(或测量面)之间的平行间距,用于测量外尺 寸、内尺寸和深度尺寸以及盲孔、阶梯形孔及凹槽等相关尺寸的计量器具。

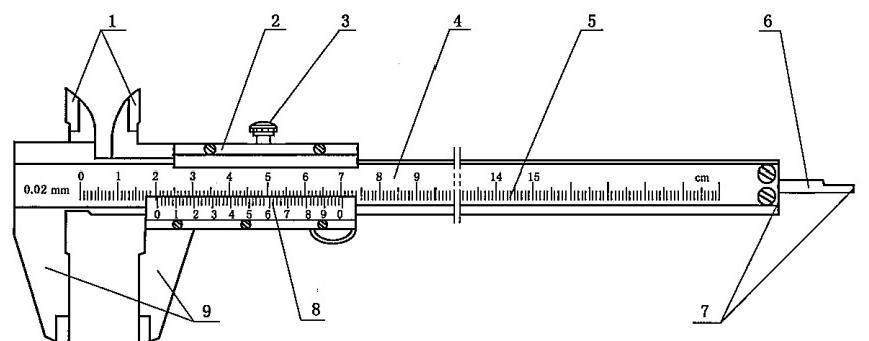

1一刀口内量爪;2一尺框;3一紧固螺钉;4一尺身;5—主标尺;6—深度测量杆;7—深度测量面;8—游标尺;9—外量爪

2.通用技术要求
2.1 外观
2.1.1卡尺表面应镀层均匀、标尺标记应清晰,表蒙透明清洁。不应有锈蚀、碰伤、 毛刺、镀层脱落及明显划痕,无目力可见的断线或粗细不匀等,以及影响外观质量的其 他缺陷。
2.1.2卡尺上必须有制造厂名或商标、分度值和出厂编号。
2.1.3使用中和后续检定的卡尺,允许有不影响使用的外观缺陷。

2.2 各部分相互作用
2.2.1尺框沿尺身移动应手感平稳,不应有阻滞或松动现象。数字显示应清晰、完整, 无黑斑和闪跳现象。各按钮功能稳定、工作可靠。
2.2.2各紧固螺钉和微动装置的作用应可靠。
2.2.3主尺尺身应有足够的长度裕量,以保证在测量范围上xianshi尺框及微动装置在尺 身之内。

2.3 各部分相对位置
2.3.1游标尺刻线与主标尺刻线应平行,无目力可见的倾斜。
2.3.2游标尺标记表面棱边至主标尺标记表面的距离应不大于0.30 mm。
2.3.3圆标尺的指针jianduan应盖住短标记长度的30%~80%。指针末端与标尺标记表面 之间的间隙应不大于表7的规定。

二、通用卡尺校准误差
1.示值误差和细分误差
1.1 示值误差
用3级或5等量块测量。测量点的分布:对于测量范围在300 mm内的卡尺,不少 于均匀分布3点,如(0~300)mm的卡尺,其测量点101.30mm,201.60mm, 291.90mm,或101.20mm,201.50mm,291.80mm;对于测量范围大于300mm的卡尺,不少于均匀分布6点,如(0~500)mm的卡尺,其测量点为80mm,161.30mm,240mm,321.60mm,400mm,491.90mm,或80 mm,161.20 mm,240 mm,321.50mm,400mm,491.80mm。根据实际使用情况可以适当增加测量点位.对每一测量点均应在量爪的里端和外端两个位置分别测量,量块工作面的长边和卡尺测量面长边应垂直(见图10)。

对于测量范围大于1000 mm的卡尺,检定时应用等高块将尺身支起,第一支点在 主标尺零标记外侧50mm以内,第二支点在尺框内侧100mm以内,第三支点在测量上限标记外侧50mm以内。

1.2细分误差
对于数显类卡尺除检定相应测量点的示值误差外,还应在测量范围内至少选取包含传感器主栅一个节里内近似肉匀分布的5点进行细分误差测量,也可选择测量范围内包含细分误差受检点近似均匀分布的5个测量点。如对于栅距为5.08mm,0~300mm 的卡尺,除选操示值误差测量点外,还应选择1mm ,2mm ,3mm ,4mm, 5mm,或61mm!122mm,183mm,244mm,295mo作为细分误差的测量晨。根据实际情况可以适当增加相应测量点位。
