流量计校准

发布时间:2023-06-26 23:20:07浏览次数:
一、流量计校准概述
流量计主要用于液体、气体的流量测量。根据设计原理,流量计在测量过程中始终 保持浮子前后的压力降不变,通过改变流通面积来改变流量。因此,该流量计又称为恒 压降流量计、变面积式流量计和转子流量计。

1.1结构型式
1.1.1玻璃管浮子流量计的结构型式
玻璃管浮子流量计(简称玻璃管流量计)通常由玻璃锥管,浮子,密封垫圈,上、下 止挡,支撑板和上、下基座等部件组成。按管路的连接方式有法兰连接式、螺纹连接式 和软管连接等结构型式,有的流量计还带有流量调节阀。视工作介质的不同,流量计又有普通型和耐腐蚀型之分,常见流量计结构如图1所示。

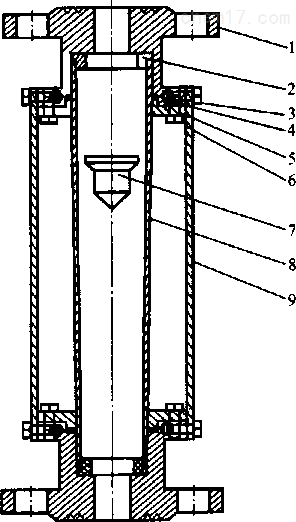

图1玻璃管流量计示意图

1 一基座;2—止挡;3—支板螺丝;4-密封圈;5—压盖;6一压盖螺丝;7—浮子;8一锥管;9一支撑板 4.1.2金篇管浮子流量计的结构型式金属管浮子流量计(简称金属管流量计)按其输出型式可分为指示型、电远传型以及 其他结构型式的金属管流量计。金属管流量计由传感器和指示器两大部件组成,其传感器按结构和材料的不同,又分为普通型、夹套型、耐腐型和防爆型等。

1.1.2.1指示型金属管流量计
指示型金属管流量计通常是由壳体、导向环、浮子、导杆指示器等组成,其示意图 如图2所示,指示器又由平衡机构、刻度盘、指针等组成。

1.1.2.2电远传型金属管流量计
电远传型金属管流量计是在指示型金属管流量计的结构基础上,在其平衡机构处增 加了四连杆(或凸轮)机构和转换器。

1.2工作原理
流体自下而上流经锥形管时,被浮子节流,在浮子的上、下游之间产生差压,浮子 在此差压作用下上升。当浮子所受的差压力、重力、浮力及粘性力的合力为零时,浮子 处于平衡位置。因此,流体流量与浮子的上升高度,即与流量计的流通面积之间存在着 一定的比例关系。

指示型金属管流量计是将浮子的位移通过磁耦合传出,经传动机构带动指针指示其 流量值。

二、流量计校准方法(例)

1. 示值误差和回差检定
1.1示值误差检定
 示值误差检定的方法可以是容积法、称重法和标准表法。检定时应缓慢地打开流量 调节阀,让流体流过流量计,待流体状态和浮子隐定后开始进行检定。检定液体流量计 时,应排除管道内和附着在浮子周边的气泡后方可开始检定。检定时,应尽可能使用流 量计下游阀门调节流量。特别是在检定气体流量计或用挥发性液体作检定介质时,更应 在下游调节流量。

(1)例:液体流量计的检定

①容积法

按流量装置操作规程调节流量,使浮子升到预定检定流量,待稳定后操作换向器换 向,使检定介质流入选定的工作量器,当到达预定时间或预定体积时,换向器再次换 向,记录工作量器内的液体体积以及介质温度和本次测量时间,单次检定操作结束。
