压力表校准

发布时间:2023-06-26 23:23:30浏览次数:
1、压力表校准范围
适用于弹性元件式一般压力表、压力真空表和真空表

2、计量单位
压力表使用的法定计量单位为Pa(帕斯卡),或是它的十进倍数单位:kPa、MPa等。

3 、压力表概述
压力表主要用于液体、气体与蒸汽的压力测量。压力表的工作原理是利用弹性敏感元件(如弹簧管)在压力作用下产生弹性形变, 其形变的大小与作用的压力成一定的线性关系,通过传动机构放大,由指针在分度盘上指示出被测的压力。压力表按弹性敏感元件不同,可分为:弹簧管式、膜盒式、膜片式和波纹管式等。

4、计量性能要求
4.1  准确度等级及最大允许误差压力表的准确度等级及最大允许误差应符合表1规定。

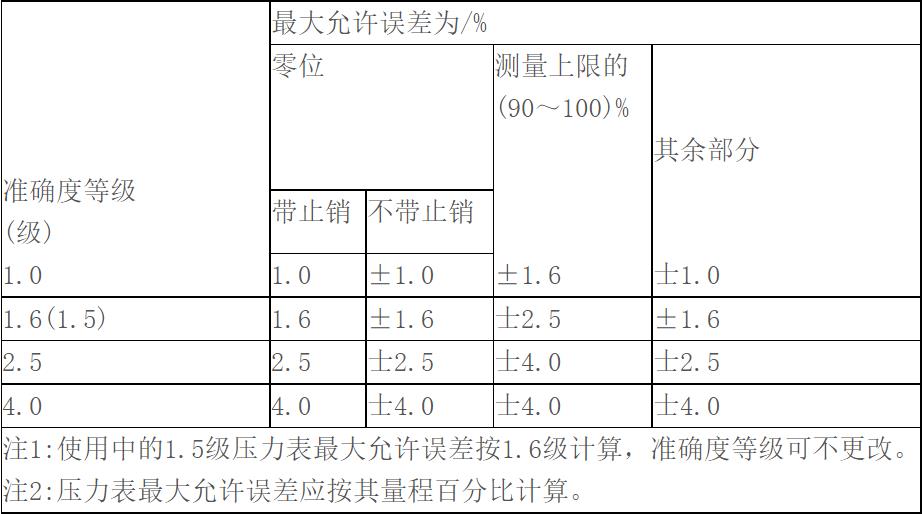

表 1 准确度等级及最大允许误差

4.2  零位误差
  4.2.1  带有止销的压力表,在通大气的条件下,指针应紧靠止销,“缩格"应不超过 表1规定的最大允许误差绝对值。
  4.2.2  没有止销的压力表,在通大气的条件下,指针应位于零位标志内,零位标志宽 度应不超过表1规定的最大允许误差绝对值的2倍。
  4.2.3  膜盒压力表的零位误差

a)矩形膜盒压力表的指针偏离零位分度线的位置应不超过表1规定的最大允许误差绝对值。
b)圆形膜盒压力表和真空表的指针应紧靠止销并压住零分度线,圆形膜盒压力真空表的指针应位于零位分度线内。

4.3  示值误差
压力表的示值误差应不超过表1所规定的最大允许误差。



4.4  回程误差
压力表的回程误差应不大于最大允许误差的绝对值。

4.5 轻敲位移轻敲表壳前与轻敲表壳后,压力表的示值变动量应不大于最大允许误差绝对值的1/2。
4.6 指针偏转平稳性:在测量范围内,指针偏转应平稳,无跳动或卡针现象;双针双管或双针单管压力表两指针在偏转时应互不影响。
4.7 电接点压力表设定点偏差和切换差

5、标准器
标准器最大允许误差绝对值应不大于被检压力表最大允许误差绝对值的1/4。
可供选择的标准器有:
a)弹性元件式精密压力表和真空表;
b)活塞式压力计;
c)双活塞式压力真空计;
d)标准液体压力计:
e)补偿式微压计;
f)0.05级及以上数字压力计(年稳定性合格的);
g)其他符合要求的标准器。

6、压力表校准项目
初次校准、后续校准和使用中检查的校准项目见表。

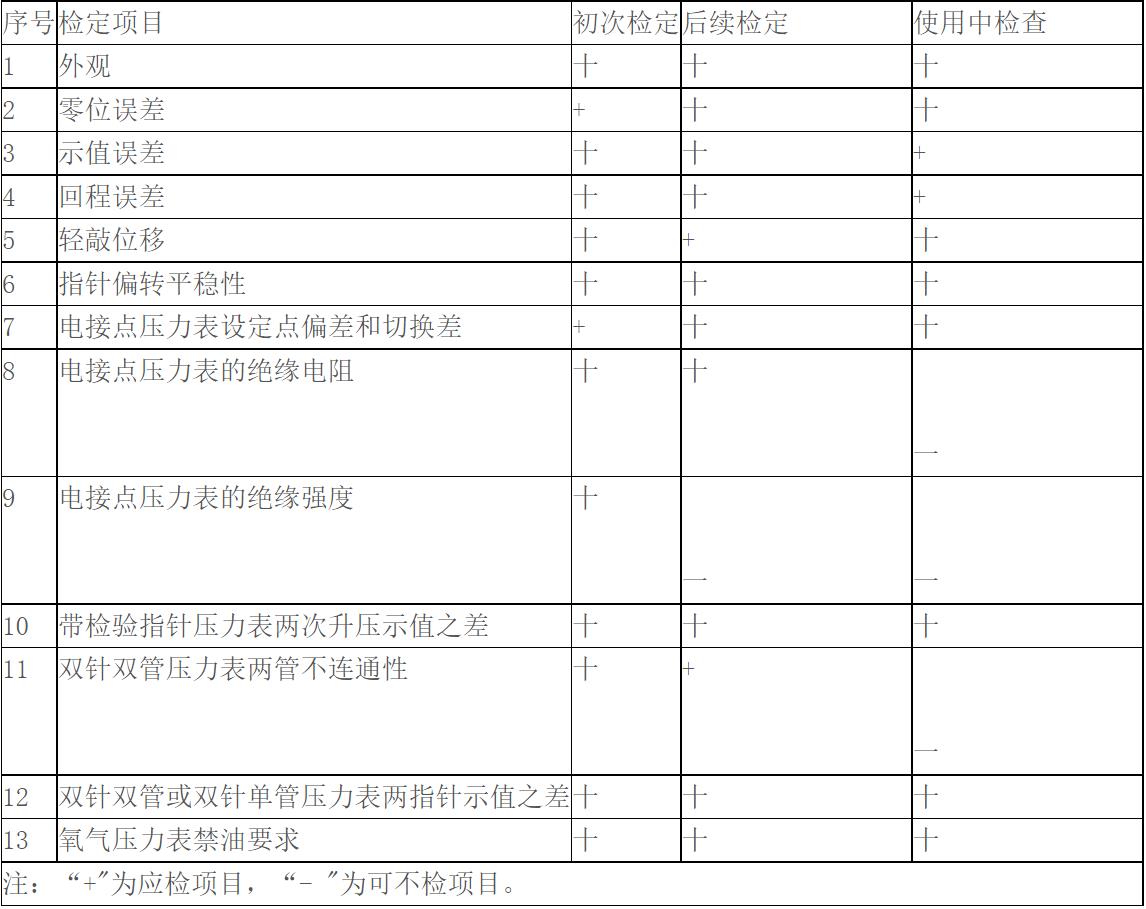

表2校准项目表
